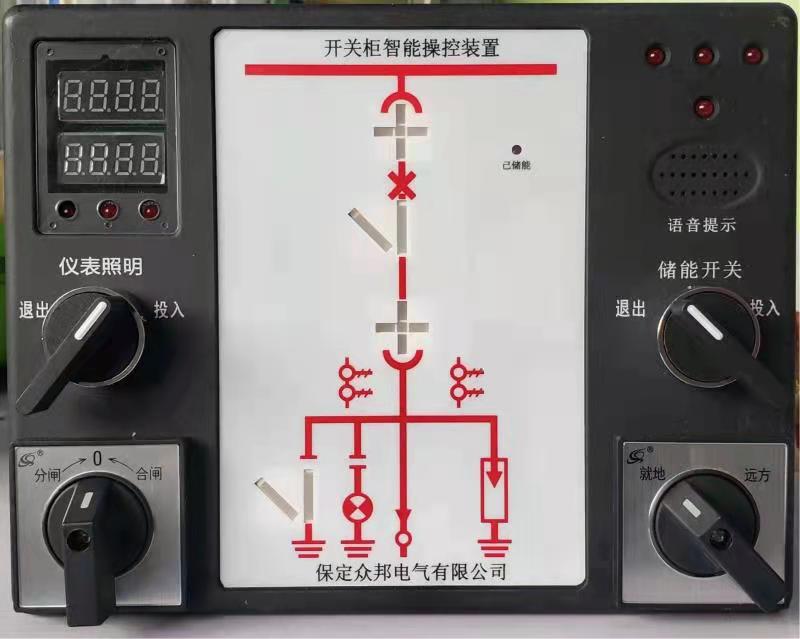

开关柜操控装置主要技术特性介绍
发布人：管理员 发布时间：2022-12-5
该系列产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。
该系列产品可用于3～40KV户内的开关柜、适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
二、主要技术特性
1、使用环境
1.1 温度：周围空气温度上限为+70℃，24小时内的平均值不超过+35℃；周围空气温度下限为-20℃。
1.2 湿度：大气相对湿度在周围空气温度为+40℃时不超过50%RH, 在较低温度下可以有较高的相对湿度，例如20℃ 时可达到95%RH。对由于温度变化产品表面上偶尔产生的凝露已采取特殊措施。
1.3 海拔：安装地点的海拔不超过4500m。
2、安装
2.1 与垂直面的安装倾斜度不超过5度；
2.2 应安装在无显著振动和冲击的地方。
3、开孔尺寸：220mm×165 mm
三、型号命名方式及选型指南
2、ENR-KZX系列产品型号指南。如下表1所示
四、 安装调试方法
1、本产品均为嵌入式结构，只需要在开关柜面板上开好孔，再将其固定在面板上即可。
2、按端子图接好线并校对正确后，通入电源。
3、将各开关量输入端短接，检查其功能是否正常。
4、温湿度控制功能，用嘴对传感器吹气，至加热指示灯亮，“加热器输出”端应为短路状态；当未接加热器时，断线灯亮，则该功能正常。
5、三相带电传感器输入端分别接上高压带电传感器，高压带电时，带电指示灯亮；不带电时，闭锁解除。
五、配套负载
我们推荐使用以下产品：（AC220V 50Hz）
1、电加热器：50W、75W、100W、150W、200W、300W、500W；
2、风扇：功率体积需自定。
六、订货须知
用户根据需求，须在订货单中注明以下事项：
1、产品名称、型号及数量；
2、提供一次方案图；
3、温湿度传感器使用长度。
七、使用注意事项
客户在使用该系列产品前，确认各产品套件配备是否齐全；应仔细阅读产品说明书，按照提供的接线端子图进行正确接线。如遇到模糊之处可与我公司工作人员及时沟通，切勿自行拆卸，否则后果自负。
八、如版本更改，恕不另行通知。
该系列产品可用于3～40KV户内的开关柜、适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
二、主要技术特性
1、使用环境
1.1 温度：周围空气温度上限为+70℃，24小时内的平均值不超过+35℃；周围空气温度下限为-20℃。
1.2 湿度：大气相对湿度在周围空气温度为+40℃时不超过50%RH, 在较低温度下可以有较高的相对湿度，例如20℃ 时可达到95%RH。对由于温度变化产品表面上偶尔产生的凝露已采取特殊措施。
1.3 海拔：安装地点的海拔不超过4500m。
2、安装
2.1 与垂直面的安装倾斜度不超过5度；
2.2 应安装在无显著振动和冲击的地方。
3、开孔尺寸：220mm×165 mm
三、型号命名方式及选型指南
2、ENR-KZX系列产品型号指南。如下表1所示
四、 安装调试方法
1、本产品均为嵌入式结构，只需要在开关柜面板上开好孔，再将其固定在面板上即可。
2、按端子图接好线并校对正确后，通入电源。
3、将各开关量输入端短接，检查其功能是否正常。
4、温湿度控制功能，用嘴对传感器吹气，至加热指示灯亮，“加热器输出”端应为短路状态；当未接加热器时，断线灯亮，则该功能正常。
5、三相带电传感器输入端分别接上高压带电传感器，高压带电时，带电指示灯亮；不带电时，闭锁解除。
五、配套负载
我们推荐使用以下产品：（AC220V 50Hz）
1、电加热器：50W、75W、100W、150W、200W、300W、500W；
2、风扇：功率体积需自定。
六、订货须知
用户根据需求，须在订货单中注明以下事项：
1、产品名称、型号及数量；
2、提供一次方案图；
3、温湿度传感器使用长度。
七、使用注意事项
客户在使用该系列产品前，确认各产品套件配备是否齐全；应仔细阅读产品说明书，按照提供的接线端子图进行正确接线。如遇到模糊之处可与我公司工作人员及时沟通，切勿自行拆卸，否则后果自负。
八、如版本更改，恕不另行通知。
